CABS（動釣合監視システム）

発電設備の振動計測に世界各地でご利用いただいています。

  • CABS：Computer Aided Balancing System

概要

  • CABSは発電用タービンをはじめとする各種回転機器の軸振動を解析するシステムです。
  • 位相基準兼回転数信号として1パルス／1回転のパルス信号、軸振動検出センサからの 軸振動波形、発電機出力や油温など、回転機器の運転状態を示す直流電圧信号を入力 することにより、リアルタイムにモーダル円（ナイキスト線図）等を描画しながら、 振動データを保存することが出来ます。
  • オプションとして[警報][長期時系列管理][性能計算]などの機能があります。

特長

  • 計測データをネットワーク経由で伝送する機能を有しており、離れた場所での表示・計測に対応しています。
  • 予兆検知やガイダンス機能を追加可能です。
  • カスタマイズによる機能追加／形状変更も可能です。

製品ラインナップ

型式名 分類 計測ch数 外観
標準型 標準タイプ 非同期2軸16ch
＋
電流／電圧信号10ch
可搬・常設双方可能
可搬機は、ノートパソコン・プリンタ等をトランクケースに納めています。
加速度センサ
電源供給型		 標準タイプ 1軸8ch
＋
電流/電圧信号 10ch
IEPE（ICP）規格の定電流電源供給機能を搭載し、加速度センサを直接、接続することが可能です。

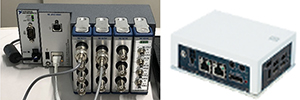

汎用型 セミカスタマイズ可タイプ 1軸
モジュールを最低2枚使用
最大6枚まで増設可		 汎用型
波形用、一般電圧電流信号を初め信号入力モジュールにより可変且つ多彩な信号計測が可能です。
また、位相基準が無い回転体への適用も出来ます（条件あり）。
組込専用型 Dc-24V機 非同期2軸16ch
標準型をベースに制御盤への組み込みに電源をDC-24vにしています。
電動機用 3000／3600rpm
電動機駆動機用		 1軸
3軸受3方向
＋
0～3.3v1点		 電動機用
電動機駆動の加速度計による計測に特化した廉価モデルです。
常時監視用計測と定期点検時の動釣合確認を分離してご利用いただけます。
ねじり振動 捩れの計測専用 1回転体
回転数パルスカウント		 ねじり振動
長い回転体の捩れを計測する専用モデルです。
タービン発電機、タービン駆動軸流コンプレッサのほか、船舶スクリュー軸などで知油いただけます。

販売実績

  • 仮設タイプ：269台
  • 常設タイプ：288台
