内面スケール厚さ測定
現象

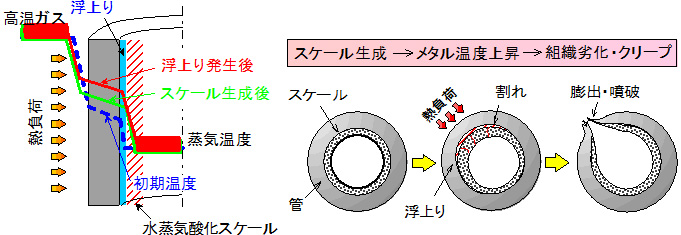

管内面スケール付着量の増加により伝熱阻害及び管内流体の流動不良を生じ、メタル温度上昇による膨出・破裂などのトラブルを引き起こす。
![火炉水壁管の内面スケールによる漏洩状況](/jp/group/ids/sites/g/files/jwhtju791/files/styles/original_image/public/2021-09/05_01.jpg?itok=JzITETlv)
![スケール断面ミクロ](/jp/group/ids/sites/g/files/jwhtju791/files/styles/original_image/public/2021-09/05_02.jpg?itok=XPllezQE)
![](/jp/group/ids/sites/g/files/jwhtju791/files/styles/original_image/public/2021-09/05_03.jpg?itok=TuBQohFf)

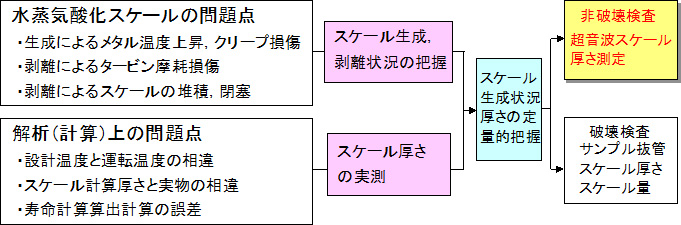

現状の診断方法及び問題点
![](/jp/group/ids/sites/g/files/jwhtju791/files/styles/original_image/public/2021-09/05_04.jpg?itok=DZlTq5oc)
開発装置の概要

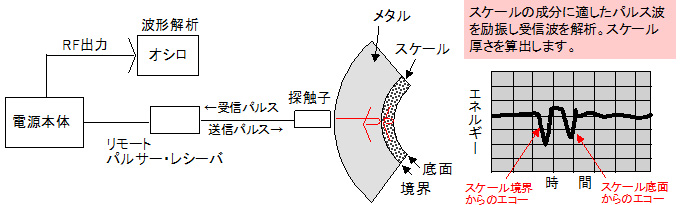

(1)測定原理
![](/jp/group/ids/sites/g/files/jwhtju791/files/styles/original_image/public/2021-09/05_05.jpg?itok=4UsxLZ8G)
(2)測定装置
![測定装置外観](/jp/group/ids/sites/g/files/jwhtju791/files/styles/original_image/public/2021-09/05_06.jpg?itok=hbndgXyT)
測定器: | リモートパルサーレシ-バー |
---|---|
データ処理: | ハンディ型オシロスコープ |
探触子: | 非対称球面型高周波センサ |
検出限界: | 20µm |
測定精度: | ±20µm(境界面凹凸20µm以内の場合) |
前処理: | #100以上仕上げ |
![測定精度検証結果](/jp/group/ids/sites/g/files/jwhtju791/files/styles/original_image/public/2021-09/05_07.jpg?itok=fgtXpXXK)
(3)適用例
![スケール厚さ測定例](/jp/group/ids/sites/g/files/jwhtju791/files/styles/original_image/public/2021-09/05_08.jpg?itok=3UXaGRPG)
特徴と応用範囲
- 従来法では困難であった100µm以下の内面スケールの測定可能
- 水壁管(低温度領域)の軟質及びポーラス状のスケールが測定可能
- スケール厚さの非破壊的な定量把握により、安全且つ低コストなボイラ保全管理
