再生可能エネルギーを使うボイラ

当社は、木質系バイオマスを燃料とする、環境に優しく持続可能なエネルギーを活用するボイラを取り扱っています。

ボイラの種類

ボイラには燃焼方式の違いにより流動層ボイラとコンベンショナルボイラの2種類があり、使用する燃料、条件により選定します。

（流動層ボイラ）BFB、CFB

流動層燃焼は大きな熱容量を持つ流動媒体により高水分や難燃性の燃料を安定して燃焼させることができます。
900℃以下の低い温度で十分燃焼させることができ、発生NOxも抑制可能です。

流動床ボイラ（BFB：Bubbling Fluidized Bed）

流動床ボイラは、粉砕処理が困難な燃料や難燃性の燃料でも対応可能なボイラで、高温で流動する砂の中に燃料を投入し、燃料を効率的に燃焼できます。
当社グループ内のBFBボイラは、1984年の商用第1号機を納入以来、多数の納入実績があり、2MW、7MW、10MW、20MWクラスのボイラにおいては熱の有効利用を組み込みながらシリーズ化を行っています。
発電出力や使用するバイオマス性状に応じて最適な流動床ボイラ形式を選定し、多様なニーズに対応することが可能です。

最大連続蒸発量	75t/h
蒸気条件	蒸気温度　505℃ 蒸気圧力　10.3MPa(G)
主燃料	木質チップ（起動用：A重油）
運転開始	2016年

多種多様な燃料に対応

BFB燃焼では、大きな熱容量を持つ砂などの流動媒体により、高水分な燃料や難燃性の燃料まで、幅広く安定して燃焼させることが可能です。
当社BFBボイラでは、石炭だけでなく、木屑、建築廃材などの木質系バイオマスから廃タイヤなど多種多様な燃料を利用できます。

異物の安定した排出

流動床の底部には燃料中の異物量に応じたベッドドレン抜出方式を採用すると同時に、適切な炉底形状および空気ノズル形状を採用することにより、燃料とともに流動床に持ち込まれる異物を安定して系統外へ排出し、流動床内部での堆積に伴う流動不良を防止します。

低い環境負荷

流動床燃焼では、およそ900℃以下の低い温度で十分に燃焼させることができるので、窒素酸化物（NOx）等の大気汚染物質の低減が可能です。

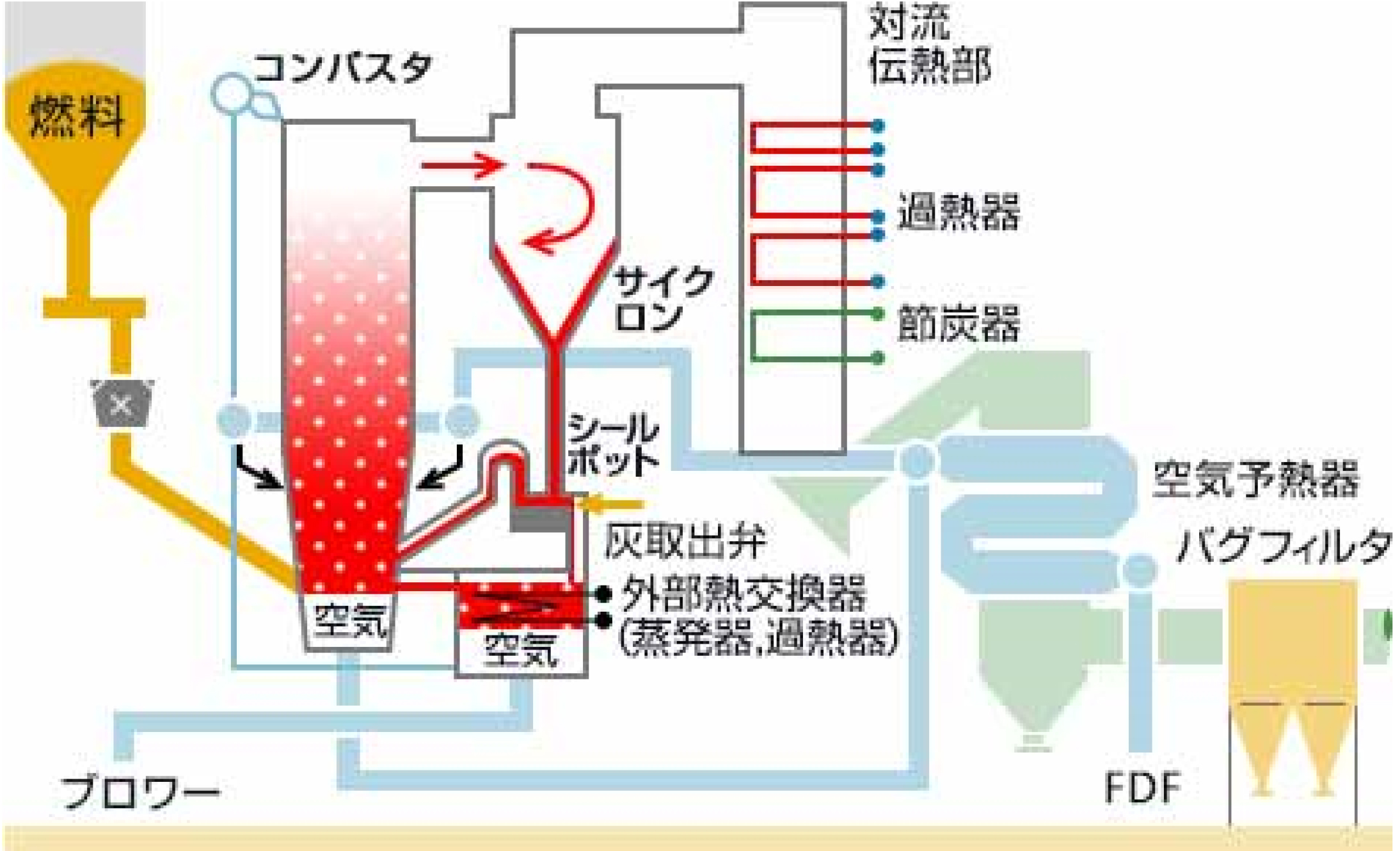

循環流動層ボイラ（CFB：Circulating Fluidized Bed）

循環流動層ボイラは、流動床ボイラよりも火炉（燃焼室）内のガス速度（空塔速度）を上げ、粒子･ガスの混合を活発化し、燃焼反応の向上をはかったボイラです。また、火炉から飛び出す流動砂および燃料をサイクロンで捕集し、再び火炉へ循環させることにより燃焼効率の向上をはかっています。

最大連続蒸発量	170t/h
蒸気条件	蒸気温度　540℃ 蒸気圧力　13.2MPa(G)
主燃料	燃料チップ、タイヤチップ、RPF、スラッジ、スクリーン粕、バーク、剪定木、畳ペレット、構内廃棄物、A重油
運転開始	2008年

多種多様な燃料に対応

当社グループ内の循環流動層ボイラは、瀝青炭、褐炭、無煙炭、石油コークス、木質バイオマス、製紙スラッジ、RPF（Refuse Paper & Plastic Fuel）、廃タイヤなど広範な燃料を燃焼可能であり、かつ高い燃焼効率を有します。

低い環境負荷

火炉内での燃焼温度は、一般的なボイラが1,400～1,500℃であるのに対し、CFBでは800～900℃と低いため、サーマルNOx（燃焼温度依存の発生NOx）の生成量を抑制できます。さらに二段燃焼の採用により、NOx発生量は100ppm以下とすることが可能です。また、火炉内に石灰石を供給する場合には、炉内脱硫を行うことが可能です。

（コンベンショナルボイラ）

当社が取り扱うボイラは、バイオマス燃料として主に木質ペレットを使用して、既に確立されている石炭焚コンベンショナル技術に石炭／バイオマス両用システム（微粉炭機・バーナ）を適用することにより、幅広いバイオマス混焼率が可能となります。石炭／バイオマス混焼では、バイオマス混焼割合を広い範囲で状況に応じた改造により変更可能です。更にバイオマス専焼では、少量のフライアッシュ（石炭灰）混合により、コンベンショナルボイラで専焼が可能です。
