納入事例
石炭燃料ボイラ用バグフィルタ
微粉炭燃焼ボイラ用

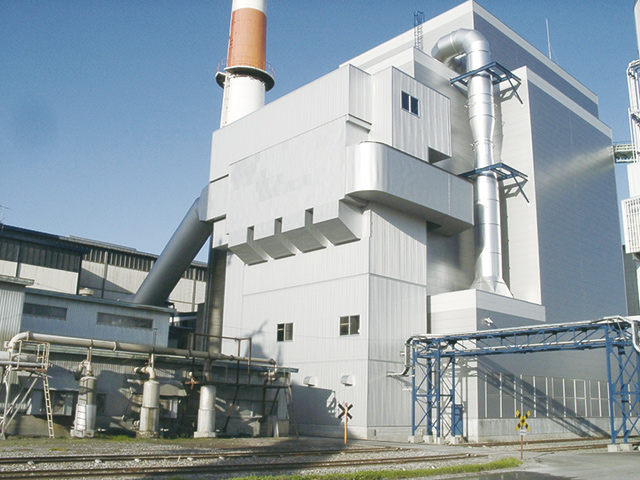

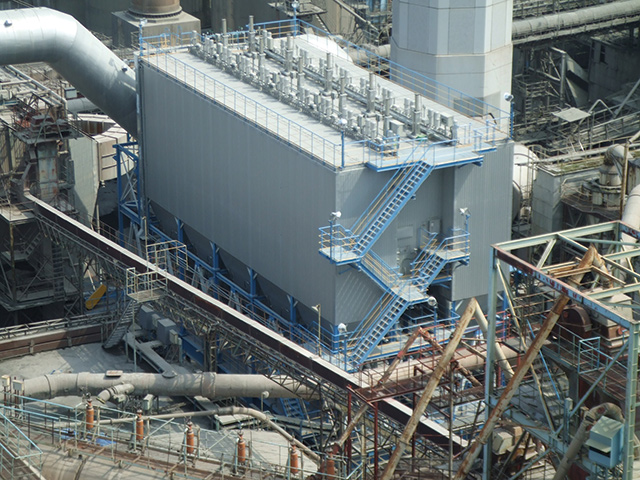

微粉炭燃焼ボイラの排ガス処理に適用した例です。通常のろ布長さが6.0メートル、6.9メートルに対して、ろ布長さを9メートルとすることで、バグフィルタの設置面積を縮小しました。処理ガス量の大きいバグフィルタに長尺ろ布を適用することで、装置の小型化が可能となります。新型ベンチュリの採用で運転時の圧力損失を低減して、送風機の消費電力を削減しました。
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im01%20%285%29.jpg?itok=2GsH5AGZ)

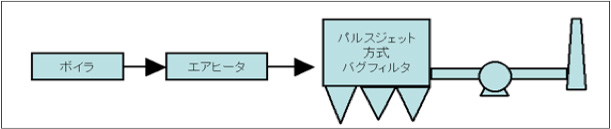

処理フロー
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im02%20%289%29.jpg?itok=6fIWEOn1)
製鉄工業用バグフィルタ
(1)コークス炉ガス用

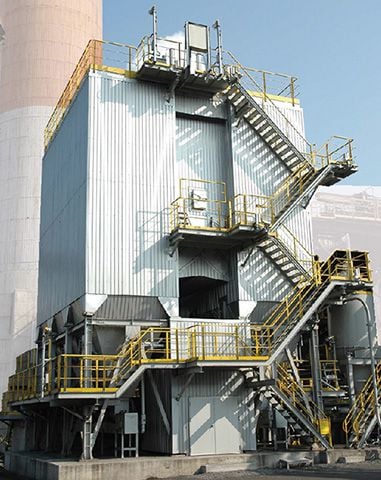

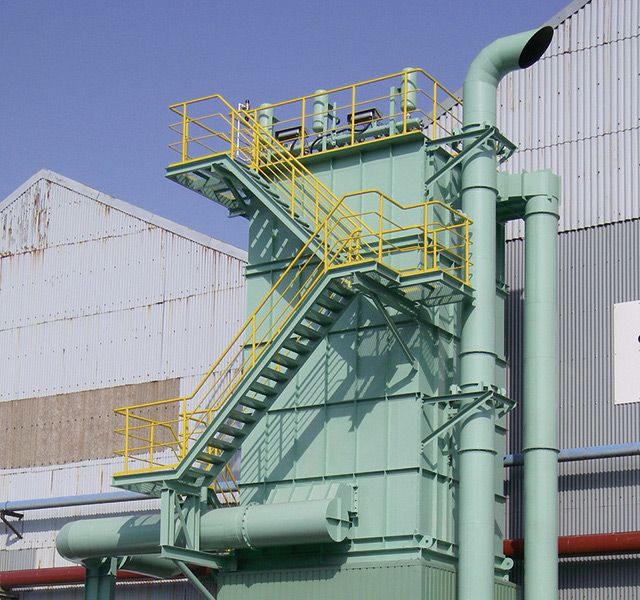

コークス炉のガスを吸引して微細なダストを捕集している例です。粗粒子の助剤を添加することでバグフィルタの圧力損失を低下させ、省エネルギー運転を行います。
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im05%20%285%29.jpg?itok=C1b9xWzY)

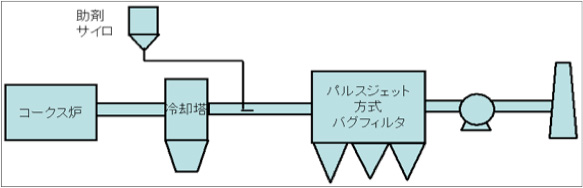

処理フロー
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im06%20%284%29.jpg?itok=Cw16_shu)
(2)スラブ切断用

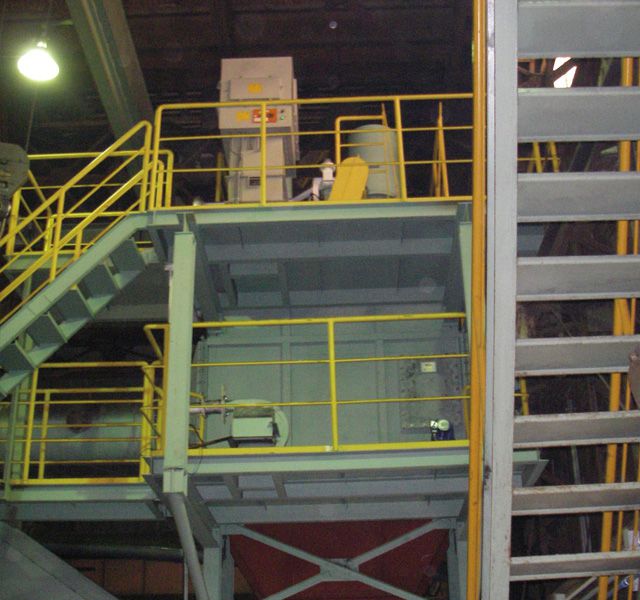

ステンレス鋼スラブの切断機から出る排ガスを集じんした例です。ガス切断で発生する微細なステンレス粒子を静電帯電部で帯電・凝集することで、サブミクロン粒子の捕集性能が向上します。またバグフィルタの圧力損失が低下するため、省エネルギーとなります。このようにバグフィルタの前段に静電帯電部を設けた方式を静電バグフィルタと呼んでいます。
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im07%20%282%29.jpg?itok=nU-0fhha)
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im08%20%282%29.jpg?itok=u0KCW_ja)

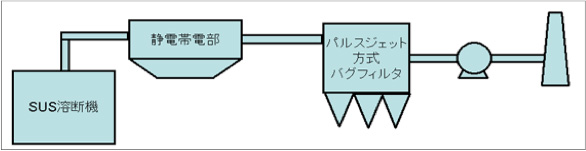

処理フロー
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im09%20%281%29.jpg?itok=bcmqKjun)
セメント工業用バグフィルタ
セメント焼成設備用
セメント焼成炉・サスペンションプレヒータの排ガス処理に適用した例です。セメント焼成炉からの排ガスは、サイクロンプレダスタで粗粒子を除去した後、バグフィルタに導かれます。このガスには微細で高濃度なセメントダストが含まれており、バグフィルタで捕集します。
バグフィルタは複数の集じん室に区切られており、パルスジェットによる捕集ダストの払い落しは、集じん室のガス流を順次停止して行ないます。気流遮断(オフライン方式)によるパルスジェット払い落しを行なうことで、低圧損で安定した運転をすることができます。捕集したセメントダストはセメント原料として再利用されます。
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im10%20%281%29.jpg?itok=x0S_mP-0)

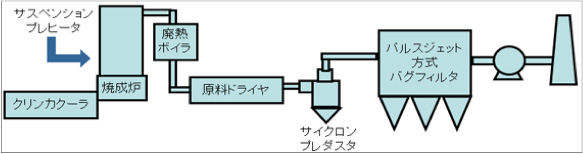

処理フロー
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im11%20%281%29.jpg?itok=eCnU_4OP)
廃棄物焼却炉用バグフィルタ
廃棄物焼却炉用
ダイオキシン類分解触媒を付加したろ布(触媒担持ろ布)を用いてごみ焼却炉排ガスを処理している例です。ごみ焼却炉などの排ガス中に含まれている微量のガス状ダイオキシン類を分解除去するとともにダストを高性能に除去します。
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im12.jpg?itok=Op-yEJnx)
(屋外設置)
![](/jp/group/es/sites/g/files/jwhtju1306/files/styles/original_image/public/2021-03/index_im13.jpg?itok=IjuKQcug)
(屋内設置)

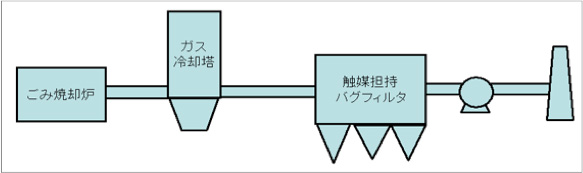

処理フロー
