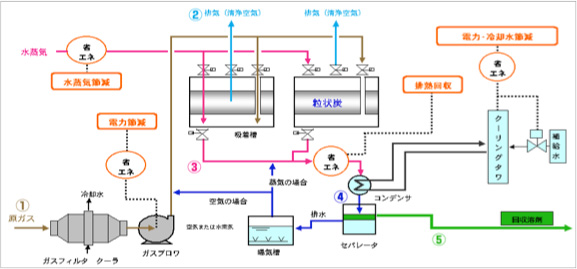

溶剤回収装置フロー
- 原ガスブロワにより導入された溶剤含有ガスはガスフィルタ&クーラ等の前処理設備を経由して吸着槽に入り、溶剤が活性炭に吸着されます。
- 溶剤が吸着されたガスは清浄な空気として吸着槽排気口から排気されます。
- 活性炭に吸着された溶剤は水蒸気により洗い流され、蒸留気となって吸着槽からでます。
- 蒸留気はコンデンサにより冷却されて凝縮液となり溶剤（と水）はセパレータで自然分離され、水は曝気槽へ入り、空気曝気（蒸気曝気）によって水中に溶け込んだ溶剤をさらに追い出します。
- セパレータで分離した溶剤はセパレータからオーバーフローし、回収されます。
各工程において、省エネ・排熱回収等のメニューを用意しています。
