オペレータステーション（OPS）

概要

オペレータステーション（OPS）は、プラントの操作及び監視を行う機能を提供します。
OPSには以下の機能があります。

グラフィック（系統図）表示
コントロールループプレート（操作器）
アラーム表示
トレンド表示
ロジック演算状態監視

オペレーターステーション（OPS）の機能

グラフィック表示

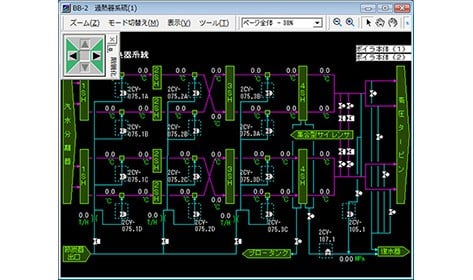

グラフィックは設備の運転状態を表示する機能です。
設備全体または部分的な系統図を表示し、プロセス状態およびプロセス値をリアルタイム表示します。複数画面表示に対応しており、効率の良いオペレーションが可能です。
また、系統画面上の機器表示から関連するコントロールループプレートやロジック画面を表示することもでき、運転をサポートします。

ループプレートの呼び出し

グラフィック画面上のオブジェクトから、ループプレート（操作端）を呼び出し、すぐに操作することができます。

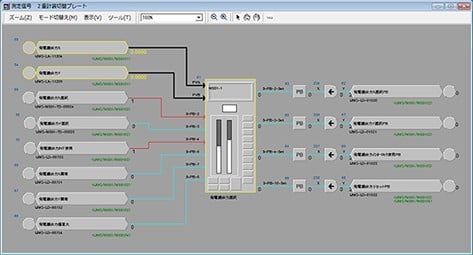

ロジックシートの呼び出し

グラフィック画面上の数値やボタンから、関連する制御ロジックを呼び出し、内容を確認することができます。

グラフィック（系統図）の呼び出し

グラフィック上のボタンに他のグラフィックを登録することで関連するグラフィックを呼び出すことができます。

コントロールループプレート

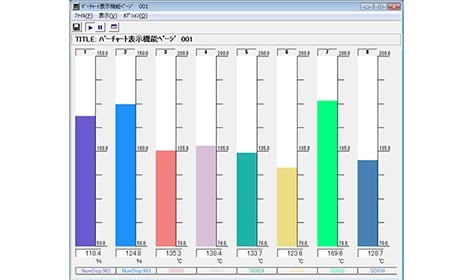

コントロールループプレートは、設備の画面上での機器の監視・操作を提供します。

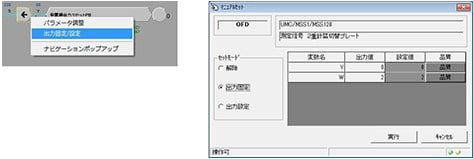

設定値の変更、開度操作、開閉操作などを行う事ができます。操作後、実行キーを押すまでは出力されないため、誤動作を防止することができます。

コントロールスクリーン

関連するコントロールプレートは8個まで1つのコントロールスクリーンにで管理できます。

アラーム表示

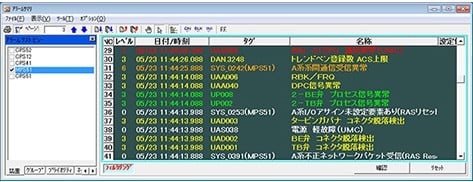

DIASYS Netmationのアラームは、プラント及び制御監視システムの異常を迅速に運転員に伝えます。アラームは優先順位を15段階まで設定することが可能で、発生したイベントデータは160,000点まで蓄積され、参照することができます。

もちろん、発生したアラームからすぐに関連するロジックを呼び出すことができ、原因の特定をサポートします。

トレンド表示

プロセスの変化をグラフ表示する機能です。
トレンド表示はドラッグアンドドロップで簡単にプロセスデータを画面に登録することができます。

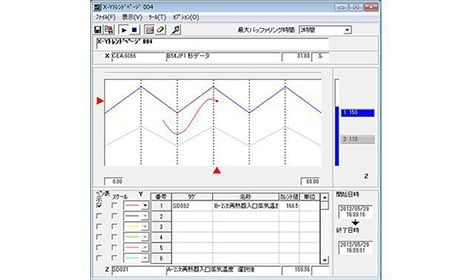

トレンドには、時系列でプロセスデータを監視するトレンドグラフ、プロセスデータ間の相関関係を表示するX-Yトレンド、簡易的なプロセスデータ監視を表示するクイックトレンドの3種類があり、様々な解析を行う事ができます。

付箋の貼り付け

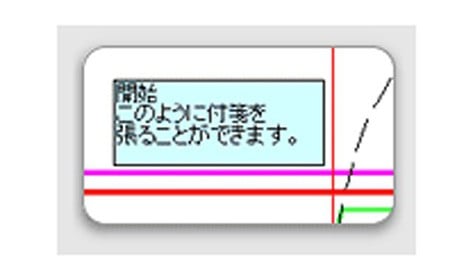

任意の場所に付箋を張り付け、コメントを残すことができます。
また、このまま状態を保存・印刷可能です。
タイミングマーク表示

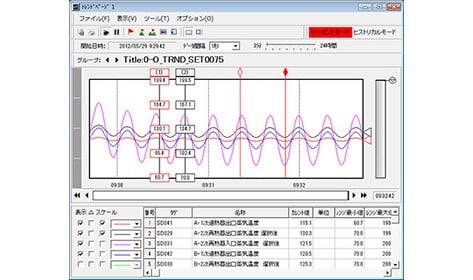

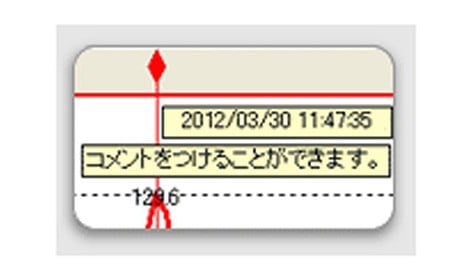

トレンドグラフの任意の場所に時間とコメント、クロスポイントを記載するタイミングマークの表示ができます。
また、このままの状態を保存・印刷可能です。
過去のトレンドとの比較

過去のトレンドを保存しておき、現在のトレンドと比較することができます。

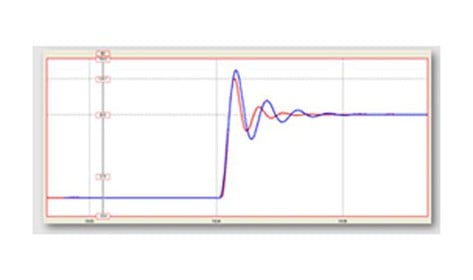

2つのトレンドの偏差表示

2つの異なるトレンドの偏差を簡単に表示することができます。
