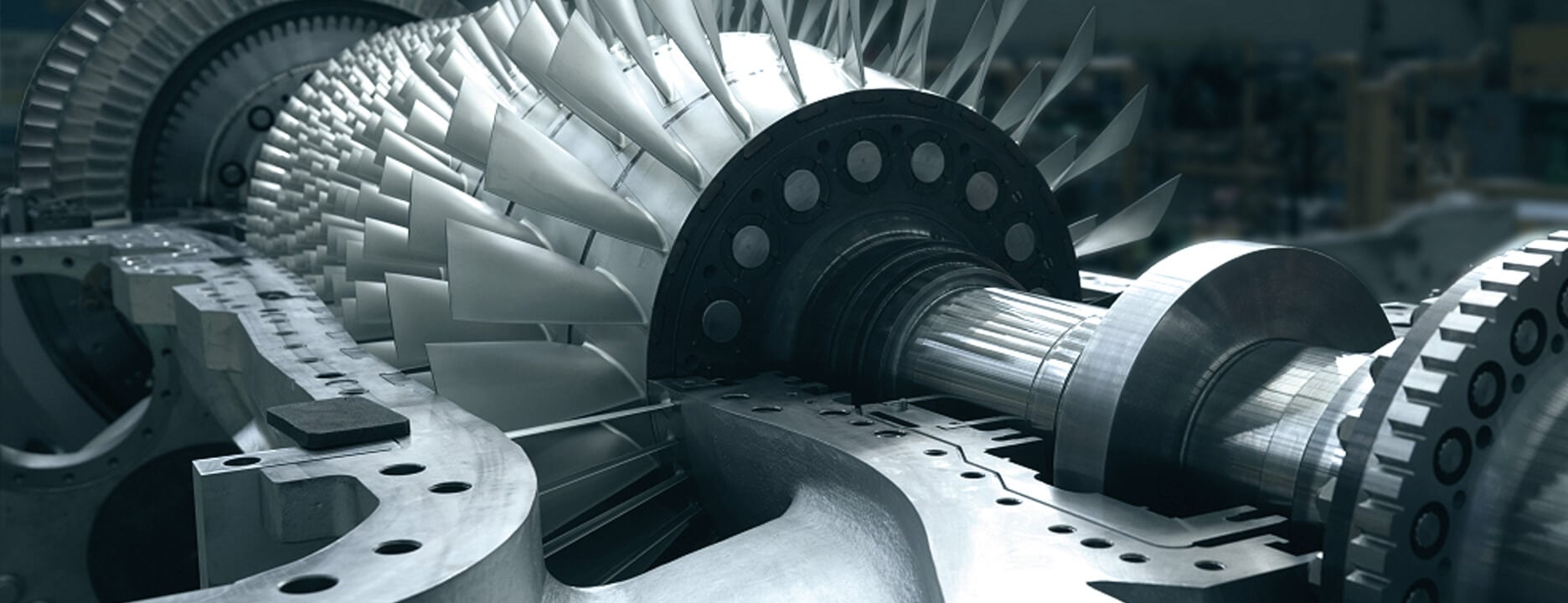

H-25 シリーズ

発電事業用・産業用中小型ガスタービン - 50Hz用 / 60Hz用

産業顧客向けの高信頼性ガスタービン

製品特徴

ガスタービン単体出力
4万kW 級
コンバインドサイクル出力
6万kW/12万kW 級
コジェネレーション効率
80% 以上
累計運転時間（2025年1月時点）
1,250万時間 超
  • クラス最高レベルの熱効率を誇る、中小型ガスタービン
  • 1,250万時間以上の累計運転実績が証明する信頼性
  • 熱電併給（コージェネ）に最適化された排熱回収能力。
  • 長寿命設計と容易なメンテナンスによる、優れた経済性の実現。
Featured Case Studies

プラントの高効率化とCO₂排出量の削減により、台湾のエネルギー政策の実現に貢献

台湾を代表する石油化学コングロマリットである長春集団の長春石油化学向けにH-25ガスタービンを受注。既存の重油・石炭焚きボイラー設備を高効率の天然ガス焚きH-25ガスタービンに置き換えることで、CO₂排出量削減を実現します。

製品詳細

概要

H-25ガスタービンは、豊富なガスタービンの製作実績を生かし、高効率を実現したヘビーデューティー形ガスタービンです。

排熱回収ボイラとの組合せによるコンバインドサイクル及びコジェネレーションシステム等の複合サイクル発電プラントとして高い効率を達成します。

H-25シリーズは、ガスタービン単機にて4万1千キロワット、コンバインドサイクルの場合1 on 1にて約6万キロワット、2 on 1にて約12万キロワットの出力となります。またコージェネレーション適用時には最大約70ton/hの蒸気供給が可能です。

  • ヘビーデューティー形：メンテナンス性や長期連続運用を考慮した、信頼性の高い構造
  • 高効率：さまざまな発電サイクルで高性能を実現（シンプル・コンバインド・コジェネレーション）
  • 多種燃料対応：A重油、軽油、オフガス、天然ガスなど
  • パッケージ型：運搬・据付が容易

構造要目

H-25
圧縮機 段数 17
燃焼器 個数 10
冷却方式 空気冷却
タービン 段数 3
ロータの形式 1軸形
出力軸 タービン側
定格回転速度 7,280 rpm
ガスタービン本体 長さ×幅×高さ 7.9 × 3.8 × 3.9m
概略重量 55 ton

ガスタービン単体性能

H-25
周波数 50/60 Hz
ISO定格出力 41,030 kW
熱効率 36.2 % LHV
熱消費率（LHV基準） 9,949 kJ/kWh
排ガス流量 114 kg/s
排ガス温度 569 °C
排気排出物 NOx 15 ppm@15%O2
CO 9 ppm@15%O2
ターンダウン負荷 50％
負荷変化率 3,400 kW/分
起動時間 22 分

コンバインドサイクル性能

H-25
1 on 1 プラント出力 60,100 kW
プラント熱効率 54.0％ LHV
2 on 1 プラント出力 121,400 kW
プラント熱効率 54.5％ LHV
起動時間 55 分

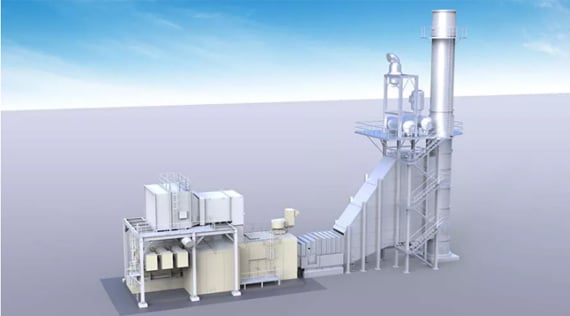

パッケージデザイン


H-25パッケージデザインは以下の長所があります

  • 現地据付作業、期間の最小化
  • フレキシブルなレイアウト
  • 短納期
重量
パッケージ H-25
1 ガスタービン 55 ton
2 潤滑油タンク、減速機、補機 63 ton
3 発電機 83 ton
4 吸気システム 36 ton
5 排気システム（サイレントダクト、煙突不含） 8 ton

配置例 - シンプルサイクル


配置例 - コジェネレーション


配置例 - 1 on 1 コンバインドサイクル


配置例 - 2 on 1 コンバインドサイクル


H-25コジェネレーションプラントは、クラス最大の蒸気供給量と高い熱効率を達成します。
当社は電力、蒸気の組合せの要求に対して、システムエンジニアリングを提供致します。

H-25
ガスタービン出力 39,600 kW
蒸気発生量（6 MPa / 300 ℃） ） 79 ton/h
コジェネ効率 80％ LHV 以上
  • 上記は、ISO条件（大気圧力：1,013hPa、大気温度：15℃、相対湿度：60％）、ガス燃料時の発電端での性能値になります。

システム構成


蒸気発生量 排熱回収ボイラ（HRSG）助燃なし


蒸気発生量 排熱回収ボイラ（HRSG）助燃あり


代表的な実績


C.A. Electricidad de Valencia

国・地域 ベネズエラ
プラント Planta Castillito
プラント仕様 シンプルサイクル×1台
営業運転開始 2006年

PetroChina International Jabung Ltd

国・地域 インドネシア
プラント Betara Gas Plant
プラント仕様 コージェネ×3＋1台
営業運転開始 2006-7年、2018年

日立製作所

国・地域 日本
プラント 臨海発電所
プラント仕様 コンバインドサイクル× 2台
営業運転開始 2006年

Bahamas Electricity Corporation

国・地域 バハマ
プラント Blue Hills Power Station
プラント仕様 シンプルサイクル×5台
営業運転開始 2002,3,6,7,13年

その他実績

顧客 / プラント 国 営業運転開始 プラント仕様×台数
長春石油化学股份有限公司 / 苗栗1&2 台湾 建設中 コージェネレーション×2
長春人造樹脂廠股份有限公司 / 大発 台湾 2026 コージェネレーション×1
東莞德永佳紡織製衣有限公司 / 德永佳熱電併給プラント 中国 建設中 コージェネレーション×1
青島高新熱電有限公司 / 青島高新発電所 中国 建設中 コンバインドサイクル×2
東莞理文製紙廠有限公司 / 東莞理文製紙熱電供給プラント 中国 2021 コージェネレーション×1
珠海華潤熱電有限公司 / 珠海分散型発電所 中国 2022 コンバインドサイクル×2

資料ダウンロード

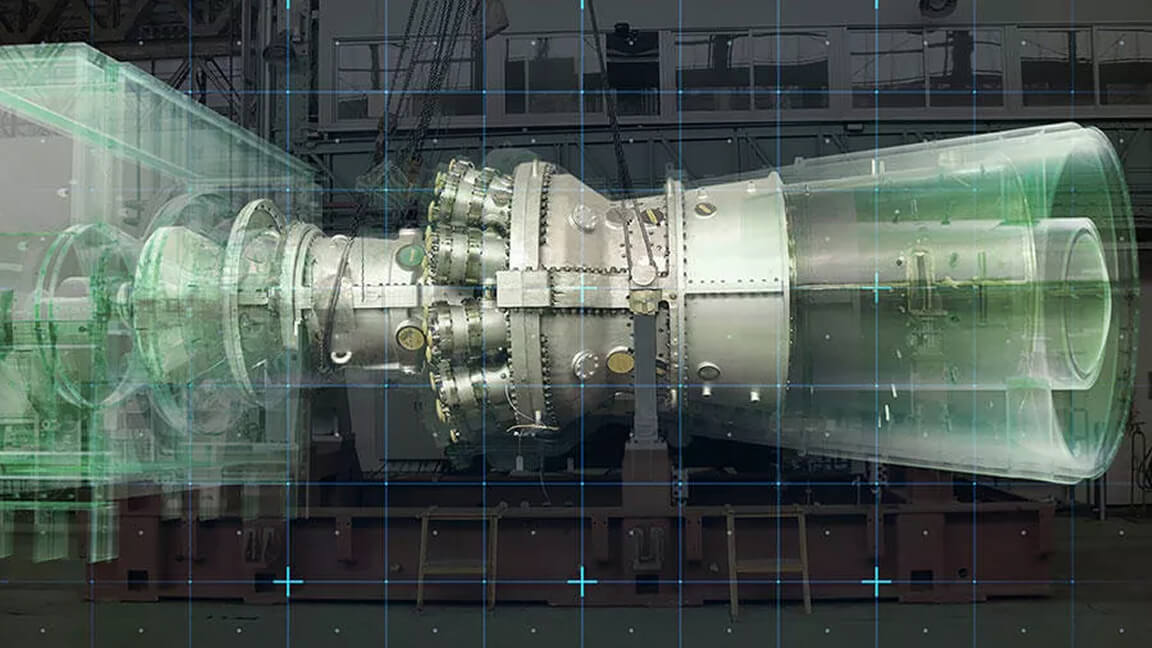

ライフサイクル管理・運用支援サービス
